項目

內容

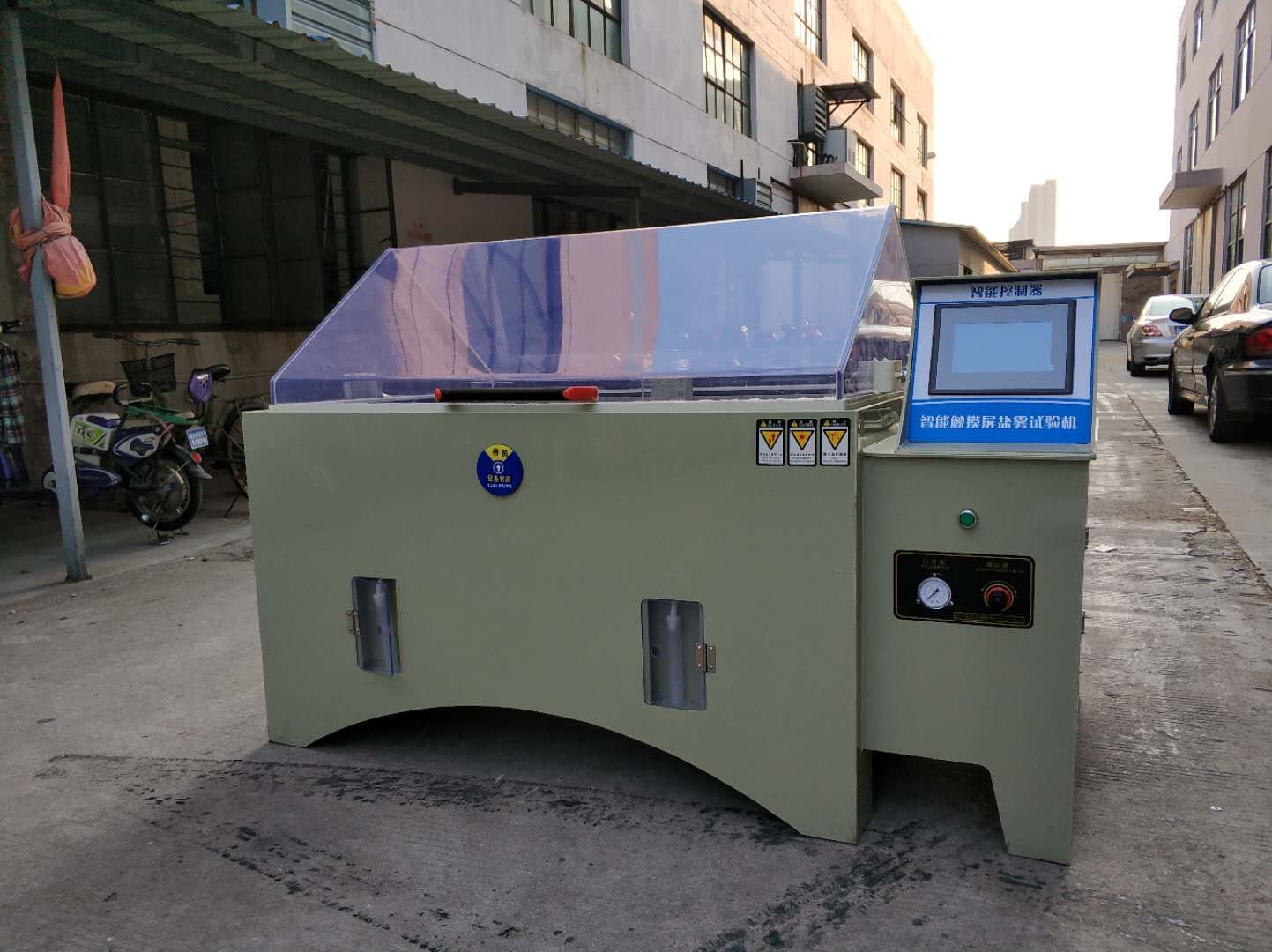

3.1型號

BS-60B

3.2內箱尺寸

450×600×400mm  （D*W*H）

3.3外箱尺寸

700×1150×1100mm（D*W*H）

3.4電源

AC 220V 單相二線+保護接地；電壓允許波動范圍±10%V；功率2KW ；

頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關**獨立控制本設備使用

3.5可做試驗方法

中性鹽霧試驗（NSS試驗）、鹽霧試驗（SS試驗）、醋酸鹽霧試驗（ASS試驗）、銅加速醋本能試驗

3.6試驗溫度

中性鹽霧試驗：試驗室：35℃±1℃，b.飽和空氣桶：47℃±1℃

酸性腐蝕試驗：試驗室：50℃±1℃，b.飽和空氣桶：63℃±1℃

也可以按JIS、CNS等標準設定

3.7 參數指標

溫度分辨率：0. 1℃

溫度偏差： ±1℃

溫度均勻度：1℃

溫度波動度：±0.5℃

噴霧量（m1/80cm2/h）1.0～2.0（至少收集16小時，取其平均值）

噴霧壓力：1.00±0.01kgf/cm2

藥水PH值：中性6.0～7.0    酸性3.0～3.1

噴霧溶液PH值：中性6.5～7.2  酸性3.1～3.3

運行時間：1S ～ 9990H 可任意設定

噴霧時間：1S ～ 999H 可任意設定；間隔周期：1S ～ 999H 可任意設定

 項  目

內容

4.1材料

本機內外箱體均采用耐高溫高濕高腐蝕性的PP板材（厚度5mm），利用先進的環帶產立體補強技術，焊接而成，結構強實，永不變形，華麗大方，適用于鹽水噴霧、醋酸銅等各種測試規格試驗。 　

4.2試驗箱蓋

屋頂式斜角110度透視蓋，可清晰觀察到室內試驗狀況

4.3隔絕水槽

利用水密封箱蓋，避免鹽霧外泄

4.4計量筒

收集每次試驗的噴霧量，每次50ml為**高刻度

4.5飽和空氣桶

置于控制箱底部，采用SUS#304不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧,飽和器具有自動補水功能

4.6調壓閥

手動調節進氣壓力及噴霧壓力。進氣壓力控制在0.3mPa；噴霧壓力控制在0.07-0.17mPa。（上述壓力已在出廠前調整好，一般情況下用戶勿需再調節）

4.7壓力表

壓力表指針所顯示的壓力是空氣飽和空氣桶傳達噴嘴噴霧時的壓力；

4.8補水系統

1、試驗室及壓力桶補水：手動、自動兩種補水控制系統，可連接自來水管自動控制補水或手動加水雙重補水方式，使用方便；

注：如自來水雜質過多或帶酸堿性需在入水口加裝過濾器

2、藥水補水：采用內隱藏式大水箱，手動補水方式

4.9排霧管

直徑50的PVC硬塑料管，鹽霧試驗箱工作時瀉出由噴霧造成的壓力，以及箱體內多余的水也由此溢出。

4.10噴霧裝置

塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，均勻分散后彌漫到整個試驗室內部

4.11噴霧量大小調節

調高噴塔上的錐形分散器噴霧量增加，調低則噴霧量減少

4.12收集器

噴嘴所噴出的細霧，以自由落體方式沉降，內置一個或數個表面積80cm2的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內；

4.13加熱水槽

水槽附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩

4.14置物架

由塑鋼制成，單根承重不超過2kg，如分散放置可承受10kg以內的重量，置物架兩旁有二排圓孔，是放置置物棒以垂直面分15度，30度角用

4.15噴嘴

噴嘴采用鋼化玻璃制成，可調整噴霧量大小及噴出角度 精密水晶式玻璃嘴（PYREX）4000小時保證無結晶阻塞之慮

4.16電控柜

線路控制板及其它元氣件均固定在便于檢查和維護的位置，采用門鎖開啟式邊蓋門，不僅美觀，而且方便維護。

4.17 控制面板

觸摸屏控制：缺水指示、超溫指示、結束指示、噴霧指示、除霧指示、試驗室溫度控制器、壓力桶溫度控制器、壓力表、總電源開關、操作開關、計時開關、噴霧開關，除霧開關。

名     稱

內容

5.1噴霧裝置

噴霧采用塔式噴霧器（塔尖高度可調節）、導向鹽霧，霧粒細。勻懷兩擔慌繾煳捫謂峋，沉降量可調

5.2噴霧氣體處理

噴霧氣體進行兩級穩壓調壓，同期予以油污過濾、氣體濕化預熱

5.3霧化處理

霧化鹽水儲存為內置隱藏式且儲存容量大

5.4壓力控制

通過進氣壓力調節閥、噴霧壓力調節閥、壓力表

空氣壓力為1Kg/cm2分兩段調整

一段為大略調整2Kg/cm2，采用進口空氣過濾器，附有排水功能

二段為精密調整1Kg/cm2，1/4　壓力表， 顯示精密準確

5.5噴霧量

1~2ml/h可調（ml/80cm2/h標準要求測試16小時求平均量）。計量筒采用內嵌式安裝，外形美觀整齊，操作觀察方便，減少儀器安裝空間
