一、設備主要功能：
該系列產品適用于航空航天產品、信息電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元氣件等在高溫環境下檢驗其各性能項指標.及質量管理之用
二、高溫試驗機性能指標及各系統組成：
產品名稱 |
可程式高溫試驗機 |
型號 |
BS-252G |
試樣限制 |
本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
容積、重量和尺寸、噪音 |
|
標稱內容積 |
225 L |
內箱尺寸 |
500×600×750 （mm） W×D×H |
功率、電流和供電條件 |
|
**大功率 |
約8KW |
供電條件和電源
|
AC380V,三相五線 電壓允許波動范圍：10%； 頻率允許波動范圍：（50±0.5）ＨZ； 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關**獨立控制本設備使用 |
性能指標 |
|
功能要求 |
1.（空氣）室內空間加熱； 2.根據溫度設定，室內空間達到設定溫度； 3.各項功能可獨立操作 |
測試環境條件 |
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。 |
滿足試驗標準 測試方法 |
1. GB2423.22－2002 試驗N 溫度變化試驗方法 2. GB-T2423.3-2006（IEC6008-2-78-2001） 試驗cab：恒定試驗方法 3. GJB150.3A－2009 高溫試驗方法 4. GBT 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫 |
溫濕度范圍 |
|
溫度范圍 |
溫度范圍：RT+10～260℃ |
控制精度 |
溫度分辨率：0.1℃ 溫度偏差： ±2℃ 溫度均勻度：≦±3℃ 溫度波動度：±1℃ |
測試環境條件 |
環境溫度0～35℃，相對濕度≤85%H.R；無負載下測得的數值 |
結構特征 |
|
箱體結構 |

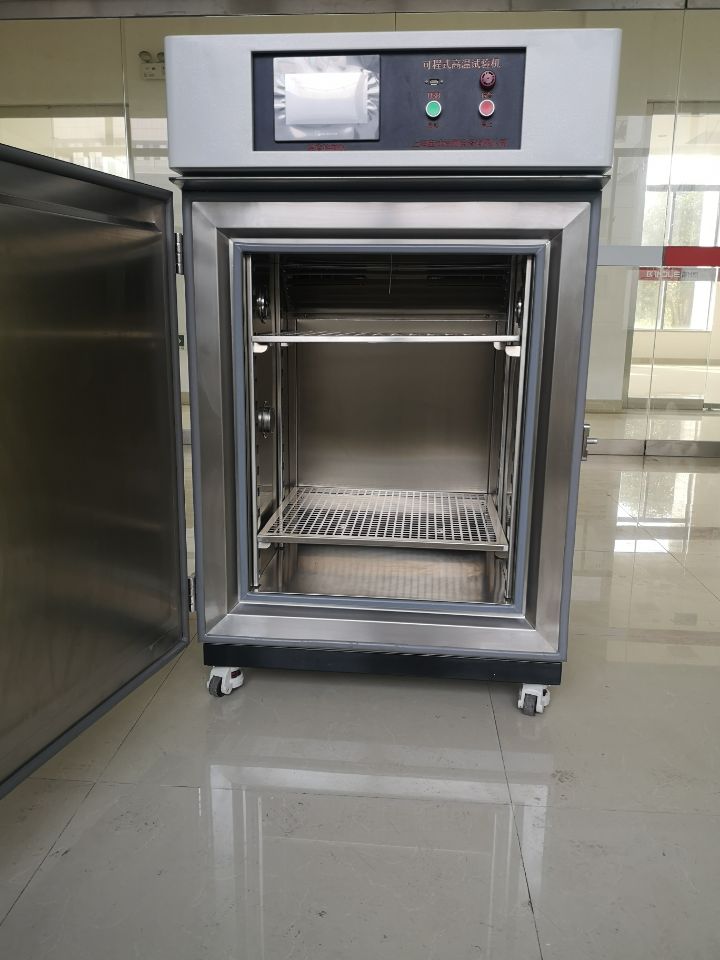

內箱材質：304#不銹鋼 1.2mm厚 外箱材質：1.2mm鋼板靜電噴塑； 保溫材質：聚氨酯發泡膠 100mm厚 試驗箱與控制箱為整體式左右結構，底部帶腳輪和支撐腳，方便移動 |
空氣調節通道 |
內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度散發到測試空間，從而達到均勻的控制溫度的目的 |
壓力平衡孔 |
頂部配置有壓力平衡孔，維持工作室內外壓力平衡 |
引線測試孔 |
左側面開Φ50mm測試孔1個，并附上相應保溫隔熱配件及專用的密封軟塞 |
控制面板 |
臺灣威綸通控制器； |
試樣架 |
不銹鋼網狀隔板 |
配電控制柜 |
總電源斷路器、控制器、配電板、散熱風機、超溫保護器 |
加熱系統 |
采用鱗片散熱式加熱管P.I.D控制加熱從而達到溫度平衡 |
電氣控制系統 |
|
溫度控制器 |
臺灣威綸通控制器； 1、品牌及主要特性：采用臺灣威倫牌液晶顯示觸摸屏可編程溫度控制器。可編程序控制循環試驗，可設定多種參數，數字式顯示，可顯示設定溫濕度參數、時間、加熱器工作狀態等，同時具有試驗自動運行及PID參數快速自整定功能。控制參數的設定采用中文界面，僅需設定溫度就可實現制冷機的自動運行功能。控制系統使用智能化控制軟件系統，具備自動組合制冷，加熱等子系統的工況，從而保證在整個溫度范圍的高精度控制，達到節能降耗的目的。具有系統參數監控、設備故障保護處診斷功能，如當試驗箱發生異常故障時，自動顯示故障狀態并伴有報警音提示故障處理對策，并同時記錄在冊，方便維修人員了解設備病史。可配備RS485接口與計算機相連。連機后可通過計算機對設備實現運行，溫度等參數的連續監控。 2、 顯示器：7英寸16位真彩觸摸屏 3、 運行方式：程序方式、定值方式 4、 設定方式：中文菜單、觸摸屏方式輸入 5、 程序容量：內存程序組120組，每程序組含程序段1200段，全部循環，**多999回 6、設定范圍：溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)； 7、通訊功能：帶有標準的RS232或U盤通訊接口可顯示程序設定值曲線，也可通過儀表的RS232或RS485通訊接口與外接電腦連接，可顯示運行后實際運行狀況。 8、附屬功能：故障報警及原因、處理提示功能、斷電保護功能、上下限溫度保護功能、定時功能(自動啟動及自動停止運行)、自診斷功能。
|
顯示分辨率 |
溫度：0.01℃；時間： 1min; |
輸 入 |
PT100型鉑電阻 |
循環風機 |
低噪音多翼離心風機 |
加熱器 |
進口鎳鉻合金電加熱器 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） |
控制方式 |
抗積分飽和PID BTC平衡調溫控制方式(溫度試驗設備) BTHC平衡調溫調濕控制方式(溫濕度試驗設備) |
安全保護裝置 |
|
試驗箱 |
極限超溫，風機、電機過熱繼電器 |
其他 |
漏電保護、超載及短路保護、電源缺相反相保護功能 |
使用條件 |
|
由用戶保證下列各項條件： |
|
環境條件 |
設備環境溫度應保持0℃～+35℃以內 相對濕度：≤85％ |
對儲存環境的要求 |
設備環境溫度應保持0℃～+45℃以內 當環境溫度低于0℃時，（設備長時間停止）應將設備存留的水排放干凈，以免管道內的水結冰漲壞管道 |
安裝場地要求 |
1、請客戶確認，安裝設備位置所需尺寸 2、試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1500mm 2、設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 |
運輸方式 |
整機運輸 |
