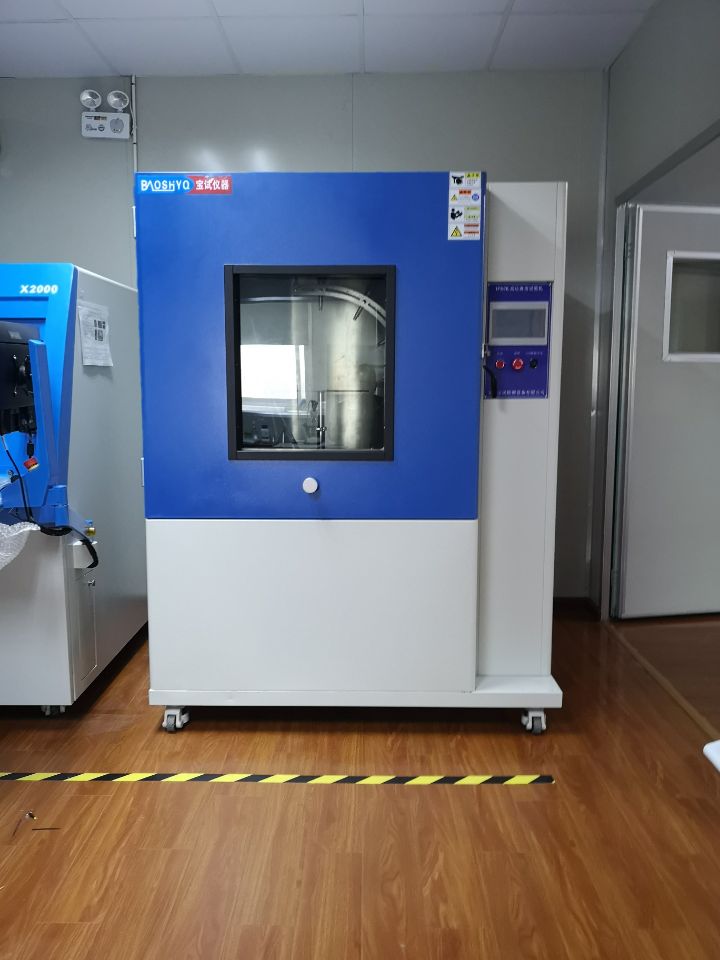

一、 系統概述：
本綜合淋雨系統適用符合 IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外殼防護等級(IP 代碼)》、GB7000.1-2008《燈具 **部分：一般要求與試驗》標準要求，適用于燈具及電工電子產品的 IPX、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8該設備已廣泛應于 各出入境檢驗檢疫局機電實驗室、國內外產品認證實驗室，設備性能達到有國內先進水平。設備程式中有標準試驗選項，用戶可選擇需要的標準測試項無需設置即可進行試驗；另配有自定義 測試選項，用戶可自行設置測試數據，以適應不同的測試標準；載物臺轉盤可以勻速旋轉和間歇旋轉2種模式，同時保證了試驗數據的可靠性與準確性。
二、整體結構概述：
1 本系統共分為五大部分：(1)控制箱一套、(2)IPX1-2滴雨試驗裝置一套、（3）IPX3-4擺管淋雨裝置一套、（4）IPX5-6噴水試驗裝置(供水系統)一套、（5）IPX7浸水試驗箱一套、(6)IPX8壓力浸水試驗機一套、（7）IPX3-4花灑淋雨試驗裝置一套、(8)樣品轉臺一個。整體防水試驗房設計，規劃（客戶自行施工）。
2 控制系統在淋雨房外面，全可示化操作，測試人員安裝好樣品后到按制操作臺前啟動試驗，人員不用在淋雨房內，可更好的保證測試人員的人生安全。
3 IPX1-6的操作全部由操作臺完成，有手動操作和自動操作模式選擇，人性化觸摸屏操作介面，操作簽單可靠。
4 水路管道用鋼絲軟管從供水系統分布到擺管及滴雨試驗裝置供水處，電線用波紋管從墻上布置到擺管及滴雨試驗裝置，規范整齊美觀。
三、技術指標：
1、控制系統：
1.1控制功能： IPX1-2滴雨動作控制、IPX3-4擺管淋雨動作控制、 IPX3-4花灑淋雨動作控制、IPX5-6噴水試驗供水。
1.2 MCGS ：7 寸；
1.3 PLC 控制器：日本進口松下；
1.4 步進電機驅動器：杰美康；
1.5 伺服電機驅動器：日本進口高精度松下；
1.5電控元件全部采用進口LS、松下、歐姆龍、安良等品牌；
1.6保護功能：漏電保護、過載保護、短路保護。
2.IPX1-2垂直滴雨試驗裝置
2.1 符合 IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外殼防護等級(IP 代碼)》14.2.1、14.2.2 條款與圖 3 及 GB7000.1《燈具 **部分：一般要求與試驗》9.2.3條款要求。
2.2 適用于進行產品的 IPX1、IPX2 測試。（滴水均勻）
2.3 淋雨面積：1000mmX1000mm。
2.4 滴水箱高度：1000mm-1800mm（可調）。
2.5 滴水孔徑：￠0.4mm。
2.6 孔 距： 20mm。
2.7 降雨量 ： 1-5mm/Min(誤差：+0.5mm/min)；手動調節
2.8 試驗時間：10Min、可自行設定時間。
2.9 立柱式結構，滴水盤運行平穩。
2.10 設備機架，試樣轉臺全部由**鋁合金型號及
SUS304#不銹鋼板，確保長時候使用不生銹。
2.11 降雨裝置可以自動升降，噴嘴位于被測試物**高點200m
處時自動停止（通過光電開關檢測）。
2.12 水箱升降驅動:選用**電動葫蘆控制滴雨板，平緩升降。滴水箱采用真空設計配高防銹不銹 鋼材質構造。
2.13 噴咀接觸位黃銅錐形設計，不用工具即可方便更換針咀，針頭下面安裝有防護罩，不影響滴雨效果并能**防止針頭傷人。
2.14 高精度的(兩級粗效過濾器)，能**過濾自來水中的雜質，防止針咀堵塞。
2.15 具備壓縮空氣風干功能，試驗完成后可將滴水箱內多余水份排除干凈，避免長時間積水結垢堵塞針咀。
2.16 轉臺電機采用步進電機，能**保證標準要求的1r/min的轉速度要求，可直接在觸摸屏上設定轉臺速度，并能自動完成IPX1測試要求的4個位置滴雨2.5分鐘的試驗要求。
3.IPX3-4擺管淋雨試驗裝置
3.1 符合IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外殼防護等級(IP 代碼)》14.2.3、14.2.4 條款與圖 4 及 GB7000.1《燈具 **部分：一般要求與試驗》9.2.4、9.2.5 條款及圖 9.4 要求；
3.2 適用于進行產品的 IPX3、IPX4 測試。
3.3 擺管規格：R1200、R1000、R800、R600、R400、R200
3.4 噴水孔徑：￠0.4mm。
3.5 噴嘴夾角：120o（IPX3）、180o（IPX4）。
3.6 擺動夾角：120o（IPX3）、350o（IPX4）。
3.7 噴水量：手動控制。
3.8 IPX3 與 IPX4 夾角轉換：IPX3 試驗時堵住兩端針嘴。
3.9 擺管材料：SUS304 不銹鋼（外徑 19mm、壁厚 2mm）。
3.10 可方便控制流量淋雨。
3.11 擺管擺動速度：IPX3 試驗時每擺動一次（2X120o）時間為 4S；IPX4 試驗時每擺動一次（2X350o）時間為12S；或自定義試驗速度。
3.12 試驗時間：0-9999S。
3.13 試驗模式。
2 IPX3 試驗，按標準條款中的 IPX3 條件進行試驗；
2 IPX4 試驗，按標準條款中的 IPX4 條件進行試驗；
2 自定義試驗，按用戶需求進行試驗，按用戶需求進行試驗，可以設定降雨量、試驗時間、淋雨角度、 擺管速度；
3.15 驅動方式：日本松下伺服電機（采用伺服電機具有噪聲小、速度、角度**等優點）。
3.16機型結構：雙立柱式結構；
3.17機體材料：SUS304不銹鋼。
