一、參照標準：
1、Q/JLY J160004-2015 乘用車非金屬零部件耐光老化性能技術要求
2、Q/JLY J7110279B-2014 汽車內外飾非金屬件耐光老化試驗規范
3、GB/T 2423.24-2013/IEC 60068-2-5：2010 環境試驗 第2部分 試驗方法 試驗Sa模擬地面上的太陽輻射及其試驗導則
4、GB/T1865-2009 / ISO11341:2004 色漆和清漆人工氣候老化和人工輻射暴露濾過的氙弧輻射
5、GB/T16422.1-2006/ISO4892-1:1999 塑料實驗室光源暴露試驗方法 第2部分 總則
6、GB/T 16422.2-2014/ISO 4892-2:2006 塑料實驗室光源暴露試驗方法 第2部分氙弧燈
7、GB/T3511-2008 / ISO 4665:1998 硫化橡膠或熱塑性橡膠耐候性
8、GJB 150.7A-2009 軍用裝備實驗室環境試驗方法 第7部分：太陽輻射試驗
9、GB/T5170.9-2008 電工電子產品環境試驗設備檢驗方法 太陽輻射試驗設備
二、主要技術指標：
2、內箱尺寸：900 *900 *950（W*D* H）
3、試驗箱空間溫度范圍：RT～100℃
4、黑板溫度/輻照溫度：40～110℃（如：可設定控制在55℃、63℃或100℃等）
5、輻照時 30%～60%R.H，黑暗時 20%R.H～98%R .H
6、控制精度：溫度分辨率：0.01℃ 濕度分辨率：0.1%R.H
環境溫度偏差： ±3℃ 濕度偏差： ±3%R.H
黑板溫度偏差： ±3℃ 輻照強度偏差：±10%
7、氙燈輻射類型：金屬鹵素?zé)?，功率1.5～6KW(以滿足輻射強度指標要求為準)
8、輻射強度： 0w/m2~1200 w/m2范圍內可任意調節；滿足全球波段280 nm ~3000nm的輻照度的要求；測試方法有多種可供用戶選擇
序號 |
控制波長 （nm） |
輻照度 W/m2 |
控制基本點 W/m2 |
濾光器 |
備注 |
1 |
340 |
0.3 W/㎡～1.2W/㎡ |
0.5 W/㎡ |
日光型（外飾） |
窄帶式 |
2 |
420 |
0.5 W/㎡～1.5W/㎡ |
1.25 W/㎡ |
窗玻璃型（內飾） |
窄帶式 |
3 |
300～400 |
20 W/㎡～100W/㎡ |
60 W/㎡ |
紫外光 |
寬帶式 |
4 |
290～800 |
160 W/㎡～600W/㎡ |
550 W/㎡ |
紫外光與可見光 |
寬帶式 |
5 |
290～2450 |
500 W/㎡～1200W/㎡ |
1200 W/㎡ |
全光譜 |
寬帶式 |
10、氙燈冷卻方式：水冷，
11、氙燈使用壽命：大于1000小時
12、總時間控制范圍：0～9999小時/分鐘；
13、光照方式：具有連續光照和周期光照2種工作狀態可調；
14、連續光照時間范圍：0～9999小時/分鐘；
15、周期光照時間范圍：0～9999分鐘可調，連續/間隔（斷）點燈的明、暗周期時間可隨意設定；
16、降雨方式：具有連續降雨和周期降雨2種工作狀態可調；
17、連續降雨時間范圍：0～9999小時/分鐘；
18、周期降雨時間范圍：0～9999分鐘可設，連續/間隔（斷）降雨的淋雨、凝露周期時間可隨意設定；
19、加熱功率：2KW；
20、加濕功率：2KW;
21、冷卻除濕壓縮機: 3HP 2.25KW；
22、樣品架轉速：1轉/min360°旋轉（選配出口型：為不帶轉鼓的平面輻射樣架，故無此參數；其優點是既可放置平面樣品，也可放置不規則的立體產品樣品做試驗，從而克服了旋轉樣架只能做標準平面樣品試驗的缺點）;
23、樣品架與燈距離：200mm～375mm;
24、輻照面積：**輻照面積范圍600mm～600mm;
25、試板尺寸：50mm*150mm(W*H)
26、試板容量：可放置不少于30塊的標準試板；
27、黑標準溫度計：尺寸為70*40*1；
28、氙燈功率補償：手動無級調整補償氙燈功率。
三、結構特點：

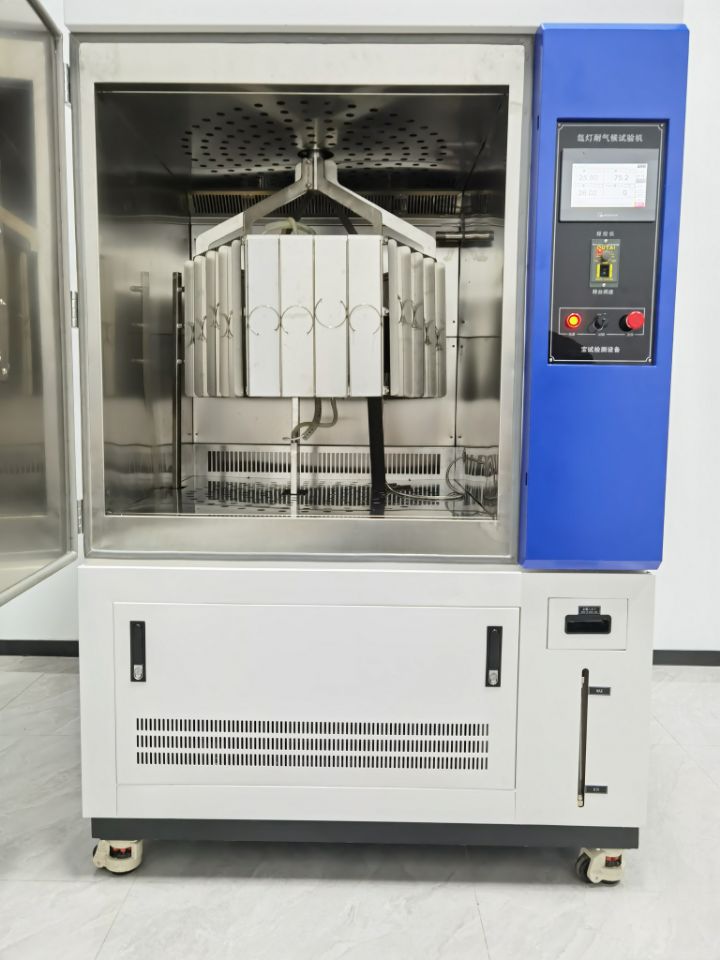

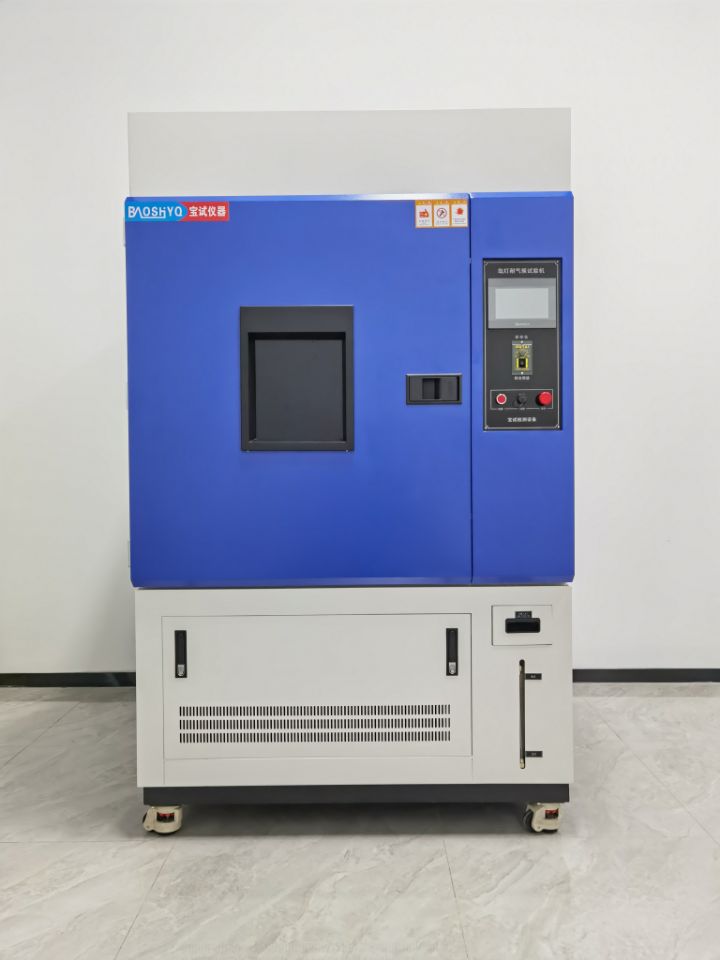

試驗箱由耐腐蝕性能好的冷扎板靜電噴塑外殼和全不銹鋼材料內膽組成，殼體保溫采用環保型超細玻璃纖維棉，工作室位于試驗箱的上部（出口型位于中部），工作室內裝有：旋轉式試板架（出口型：為新式改進型設計結構的平面輻射式平板多用途樣品架，試驗樣品既可以是平面的標準樣板，也可是三維的試驗產品和元器件）、氙燈燈管、溫度傳感器、濕度傳感器、用于溫濕度調節的加熱裝置和加濕裝置、潤濕試板用的噴水裝置及黑標準溫度計等，箱門正中設有視窗，右側是（出口型是在中上部）裝有顯示儀表和控制開關的面板安裝位置，下部為制冷壓縮機、水泵、機械傳動機構、冷凝器、冷卻水箱等，左側設有一個用于做帶載試驗的電纜測試孔。
試驗箱設有氙燈功率、溫度、濕度、噴水周期等指示及自控裝置，干濕球溫度自動記錄及計時器，箱體有一個控制循環空氣的調節器，用來調節黑板溫度和排出箱內的臭氧。
氙燈功率補償裝置可以通過手動無級調整氙燈功率的大。員悴鉤ヒ螂撲孀攀褂檬奔淶腦黽傭魷值碾乒β仕ゼ醯牟蛔，來達到保證試驗樣品表面的輻射強度恒定不變。
